Schody modułowe ocynkowane – 14 stopni
Zdjęcia poglądowe oraz szczegóły produktu są dostępne w galerii po wybraniu odpowiedniej konfiguracji.
Kategoria: Schody stalowe

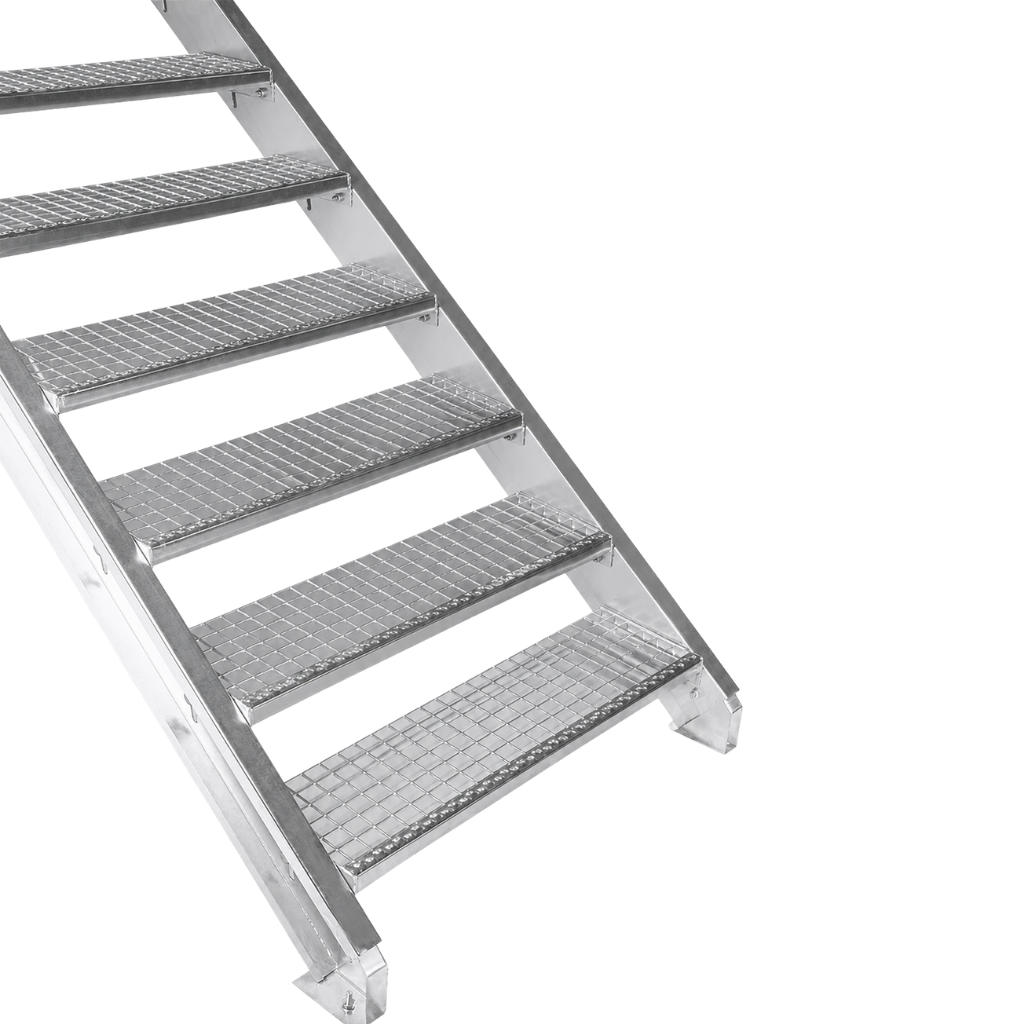

Schody modułowe ocynkowane 14-stopniowe to gotowy zestaw do samodzielnego montażu, przeznaczony do zastosowań wewnętrznych i zewnętrznych w obiektach prywatnych, gospodarczych i przemysłowych. Konstrukcja z pięcioma stopniami umożliwia wygodne pokonywanie różnic poziomów, a możliwość doboru wariantu barierki pozwala dopasować zestaw do miejsca montażu i sposobu użytkowania.
Wersja 14-stopniowa posiada regulację kąta nachylenia w zakresie od 35° do 55°, co ułatwia dopasowanie konstrukcji do dostępnej przestrzeni i wymaganej wysokości. Konstrukcja oparta jest na belkach wsporczych o grubości 3 mm, a wszystkie elementy wykonano ze stali zabezpieczonej ocynkiem ogniowym. Całość została zaprojektowana do codziennego użytkowania i nie wymaga konserwacji po montażu.
| Ilość stopni | 14 | ||||||||
| Wymiary stopni (mm) | 600×270 25×2 / 700×270 30×2 / 800×270 30×2 / 900×270 30×2 / 1000×270 30×2 / 1200×270 30×2 / 1200×270 40×2 | ||||||||

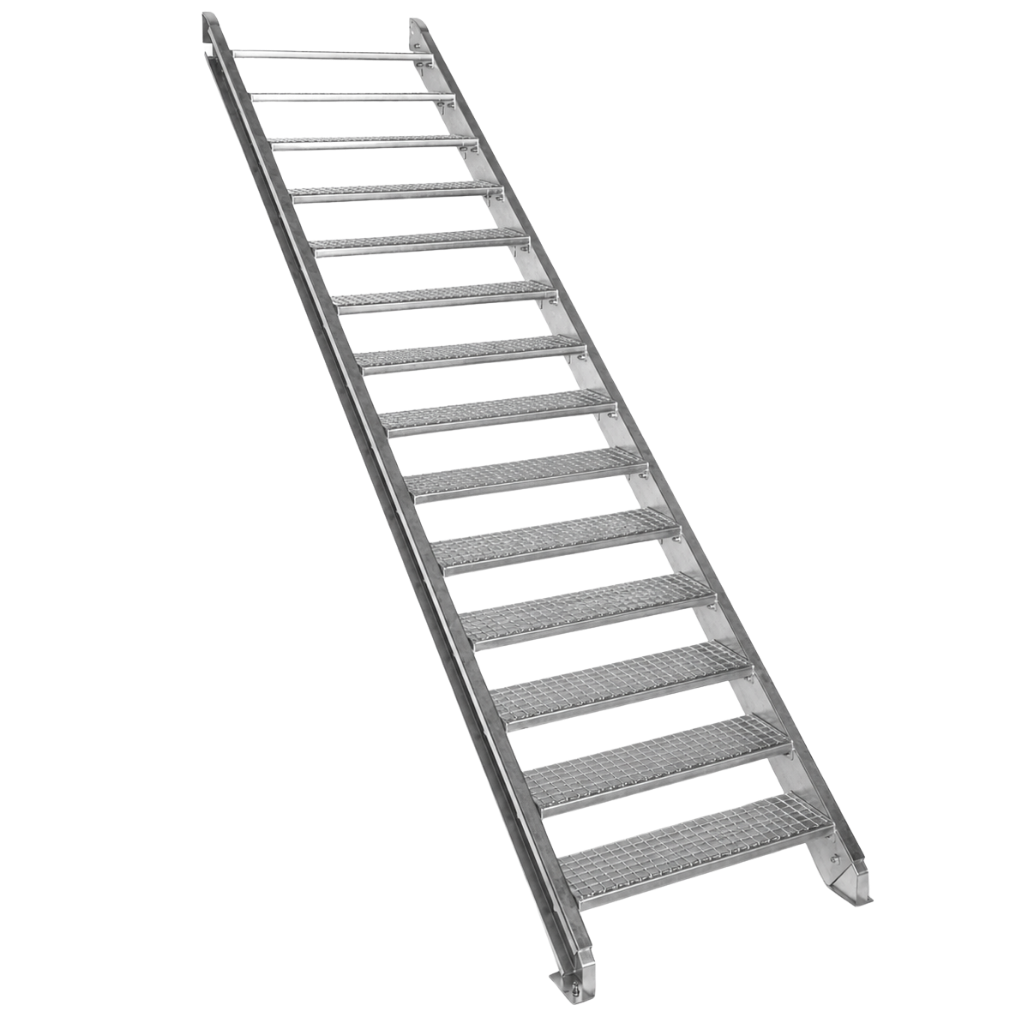

| Bez barierki | Tak | ||||||||

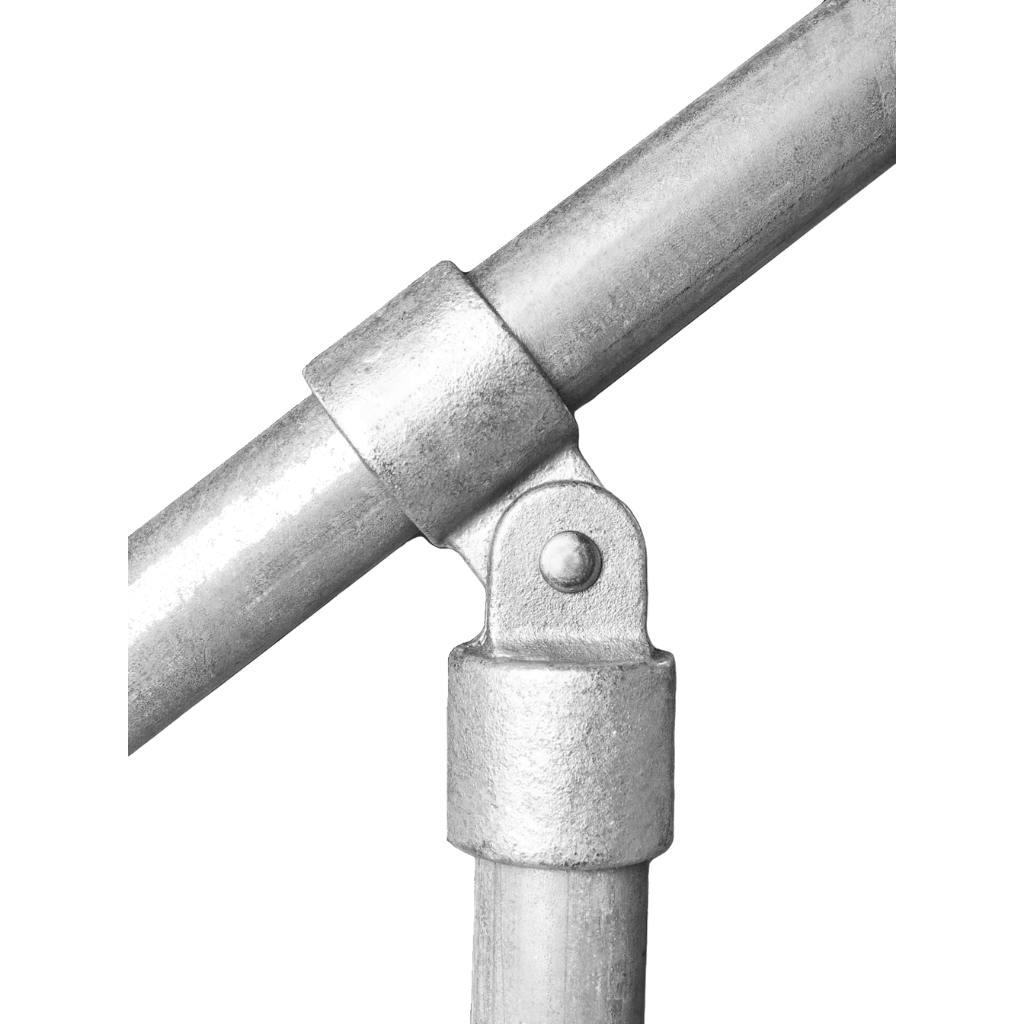

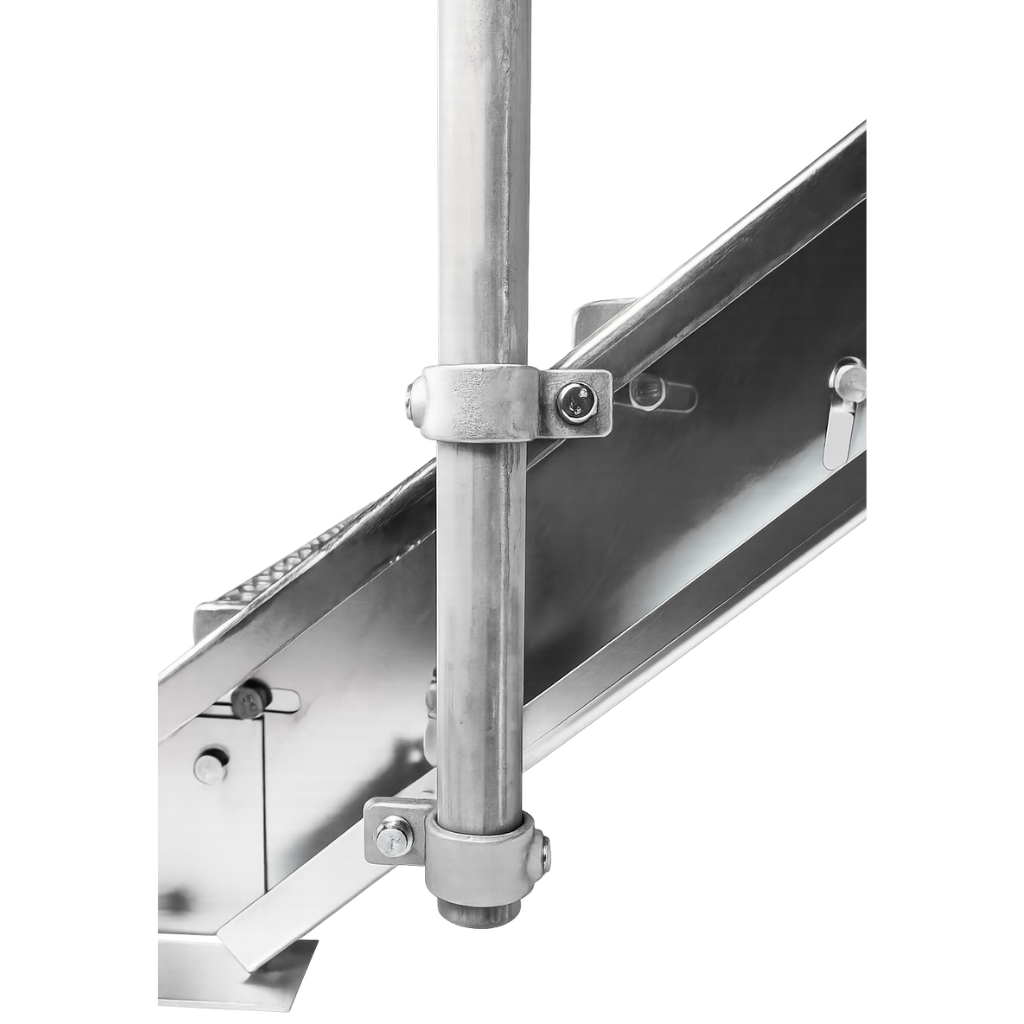

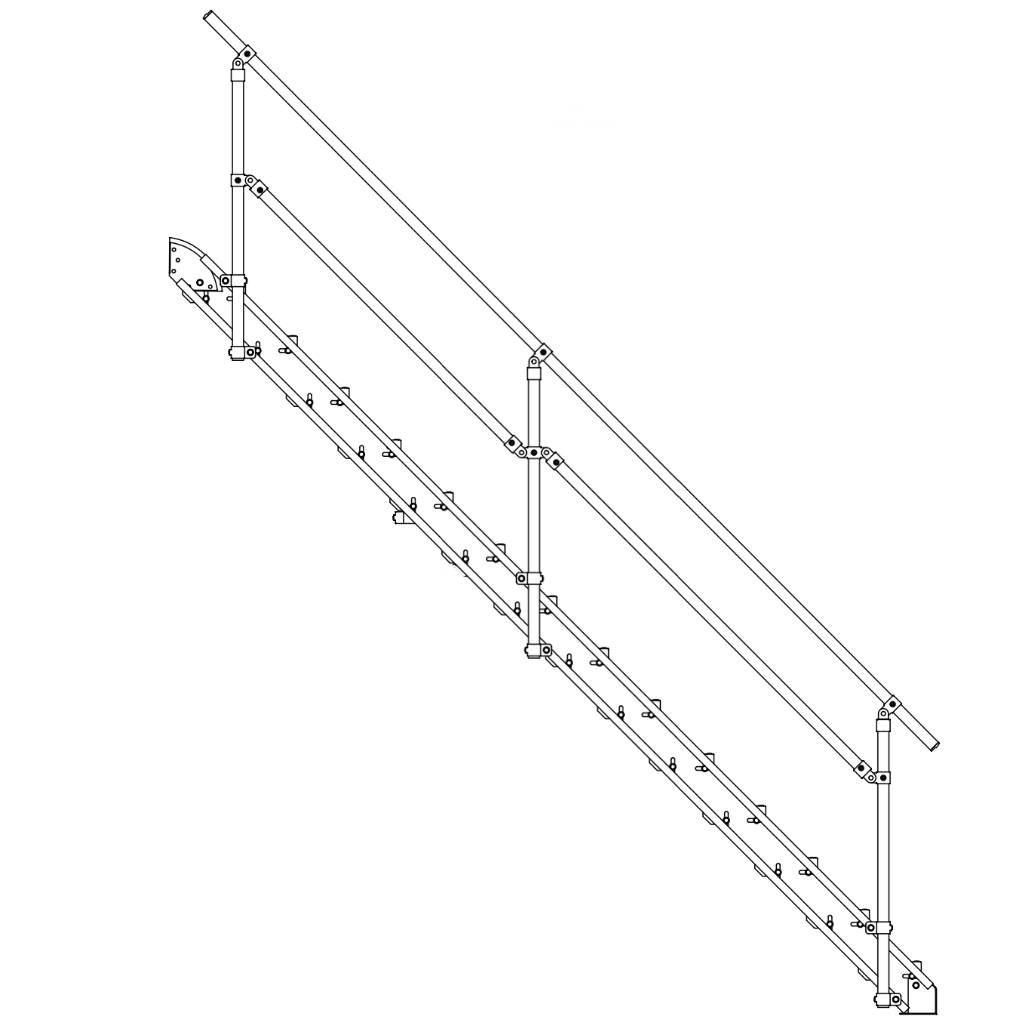

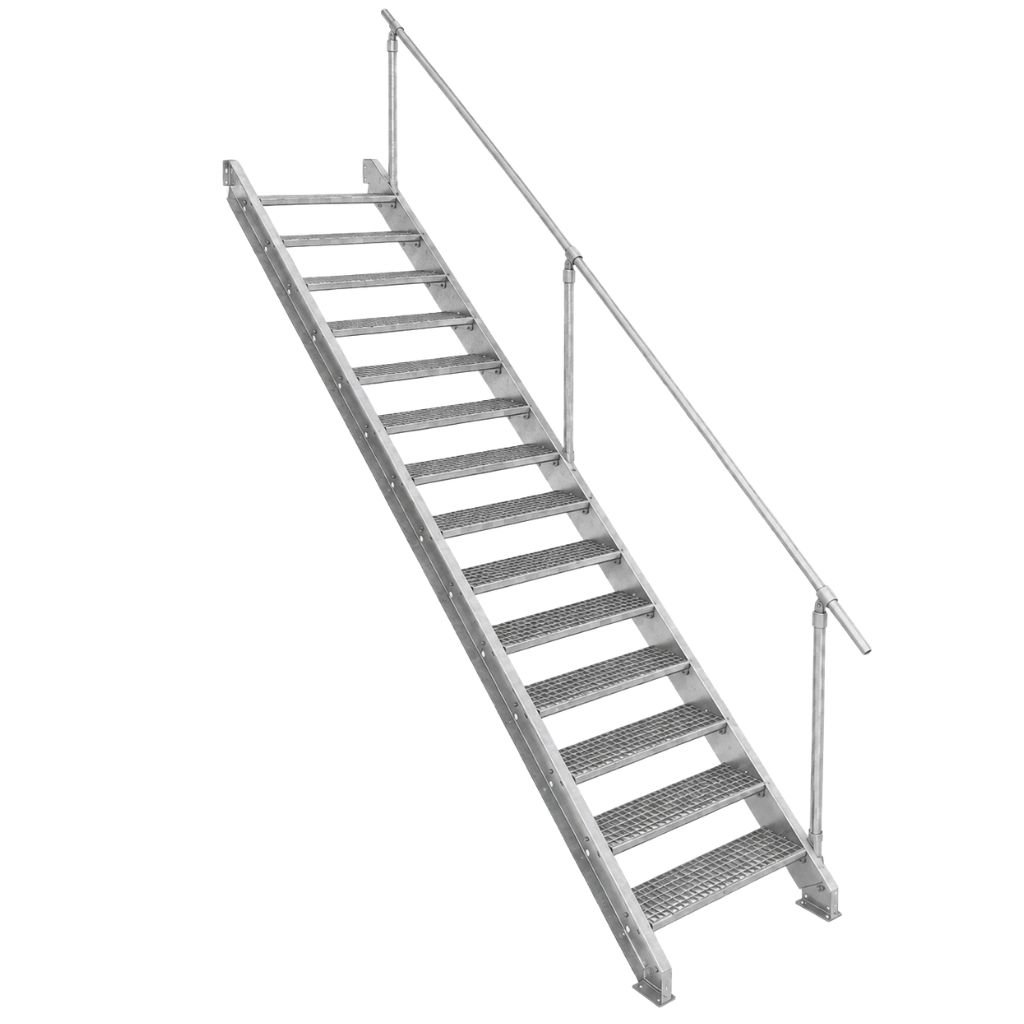

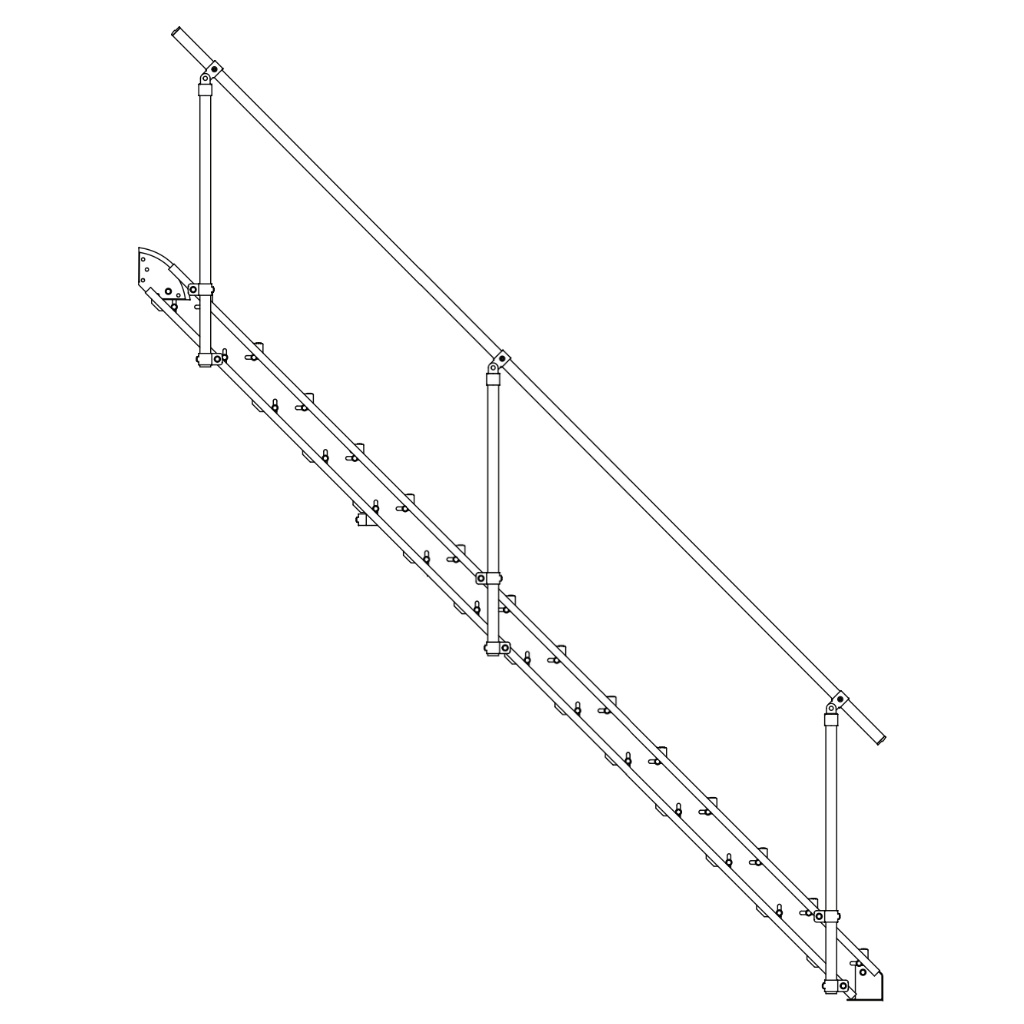

| Barierka jednostronna | Tak | ||||||||

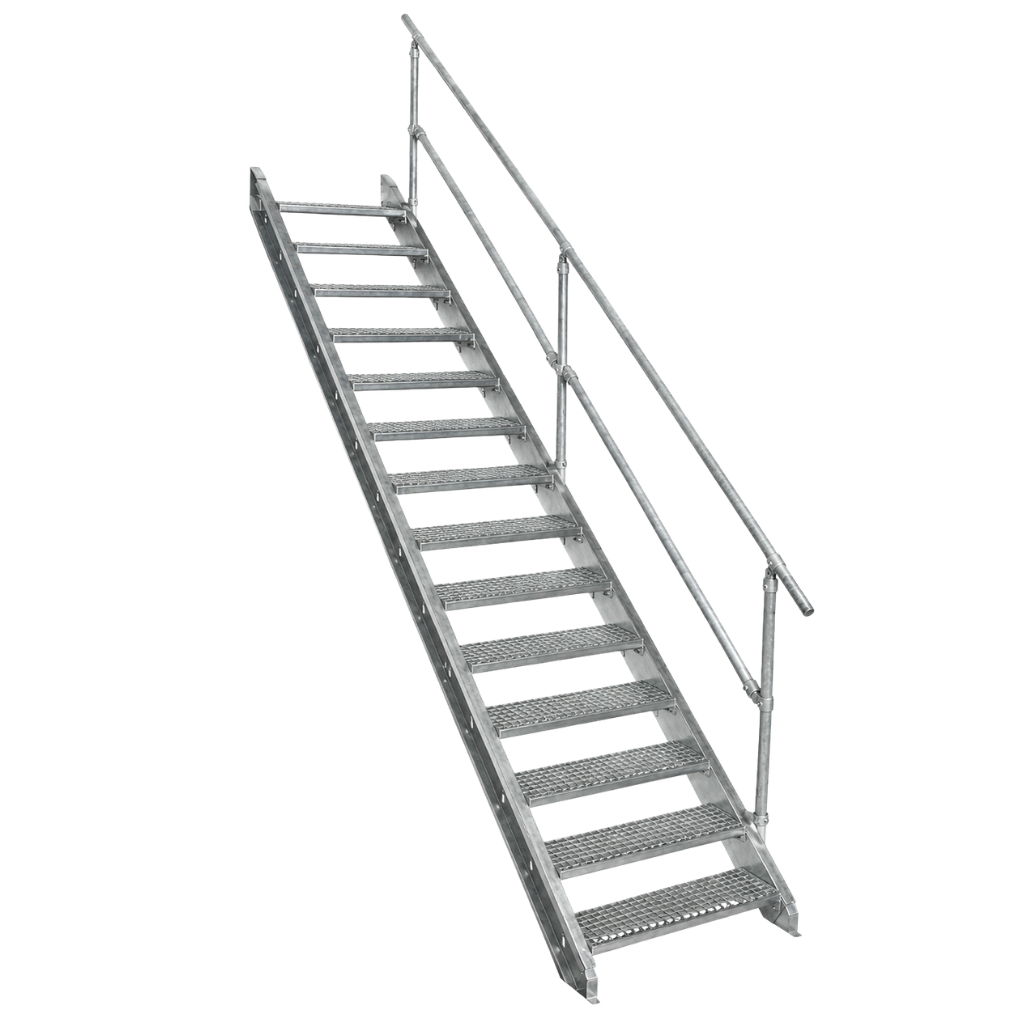

| Barierka jednostronna z wypełnieniem | Tak | ||||||||

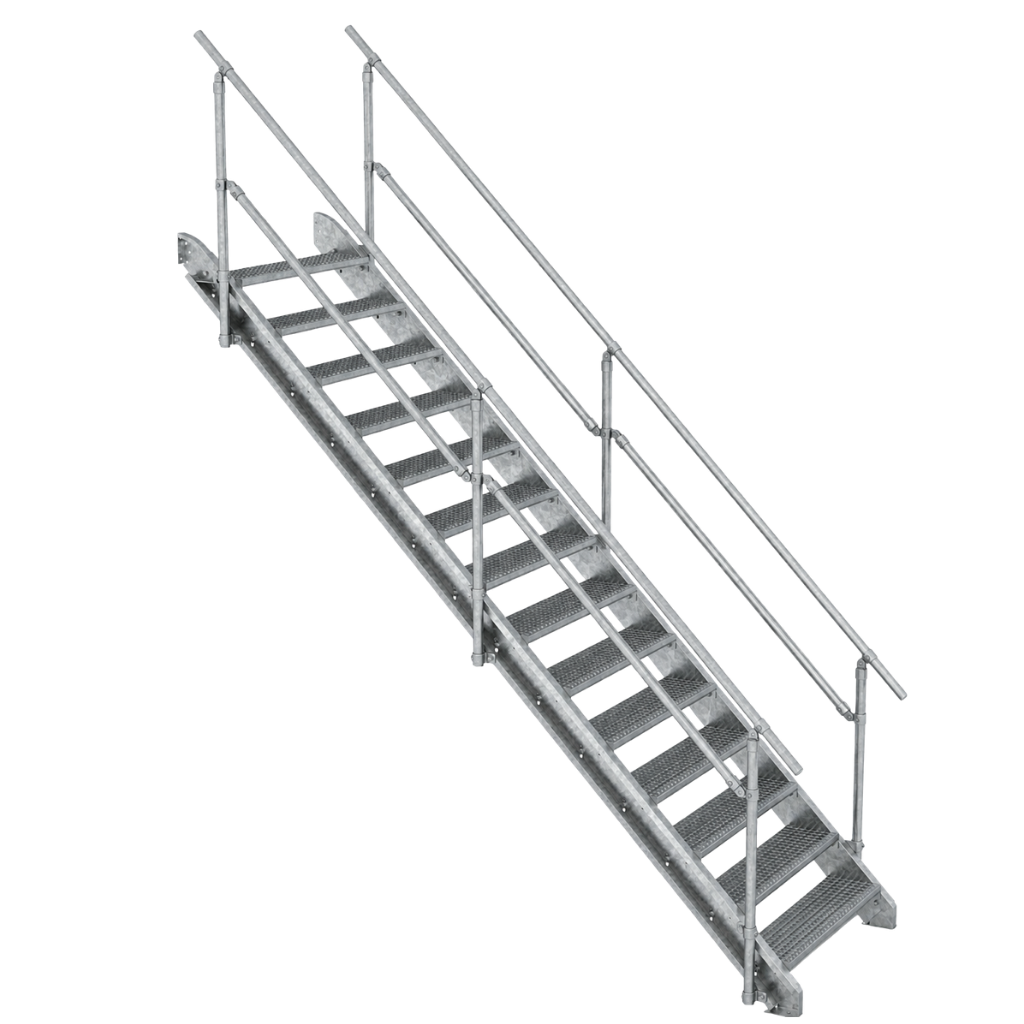

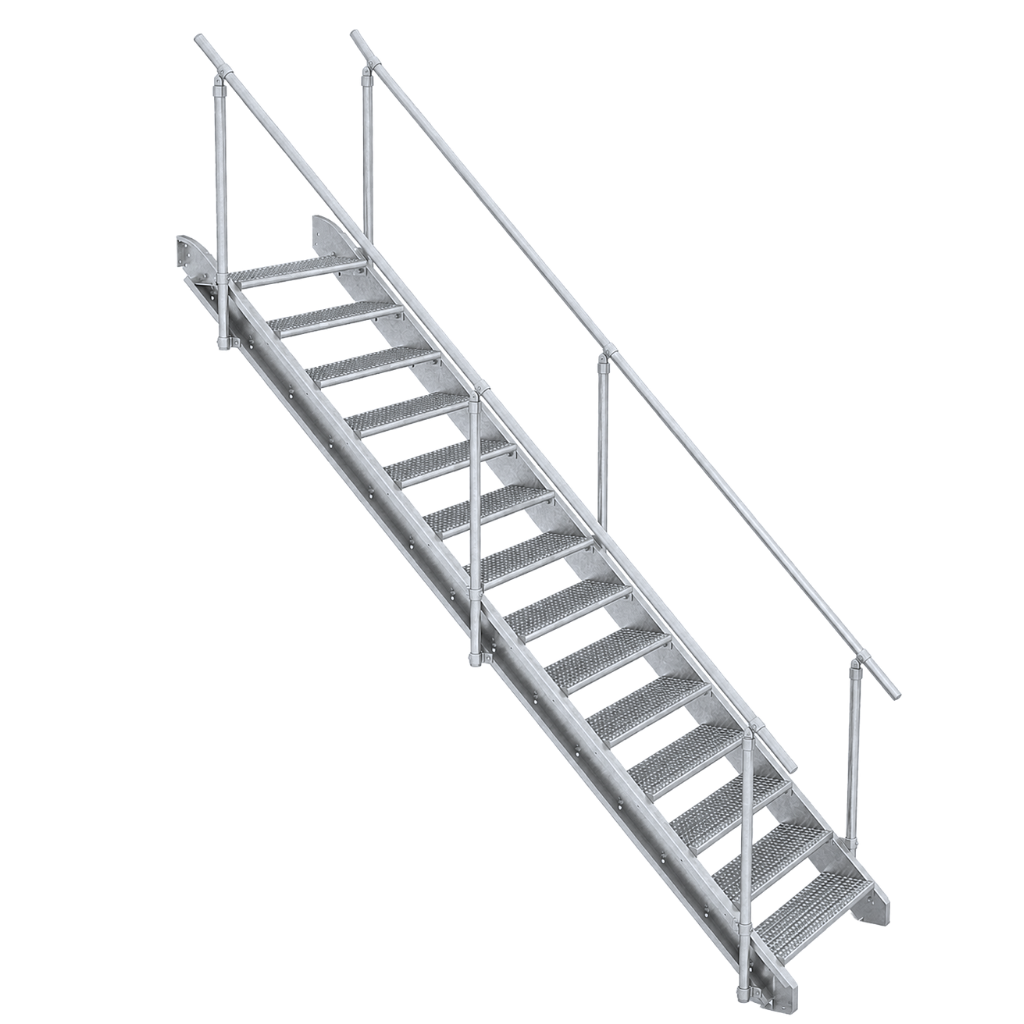

| Barierka obustronna | Tak | ||||||||
| Barierka obustronna z wypełnieniem | Tak | ||||||||
| Regulacja wysokości | Tak | ||||||||

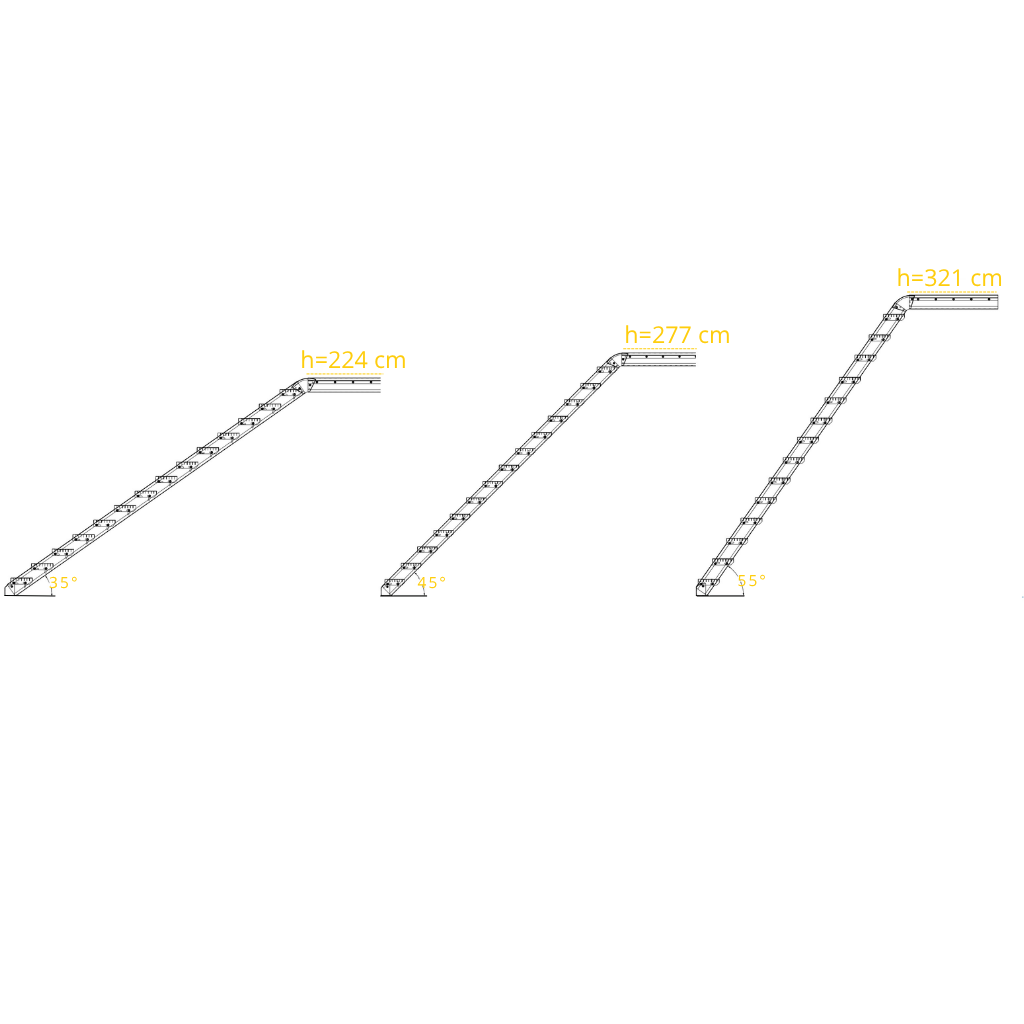

| Ilość stopni | Parametr | Kąt nachylenia |  | ||
|---|---|---|---|---|---|
| 35° | 45° | 55° | |||
| 14 | Wysokość h | 224 cm | 277 cm | 321 cm | |
| Długość po podłożu l | 321 cm | 277 cm | 224 cm | ||
| Długość belki wsporczej c | 392 cm | 392 cm | 392 cm | ||
| Wysokość pomiędzy stopniami | 16,1 cm | 19,8 cm | 22,9 cm | ||
W poniższym zestawieniu nie uwzględniono barierek.

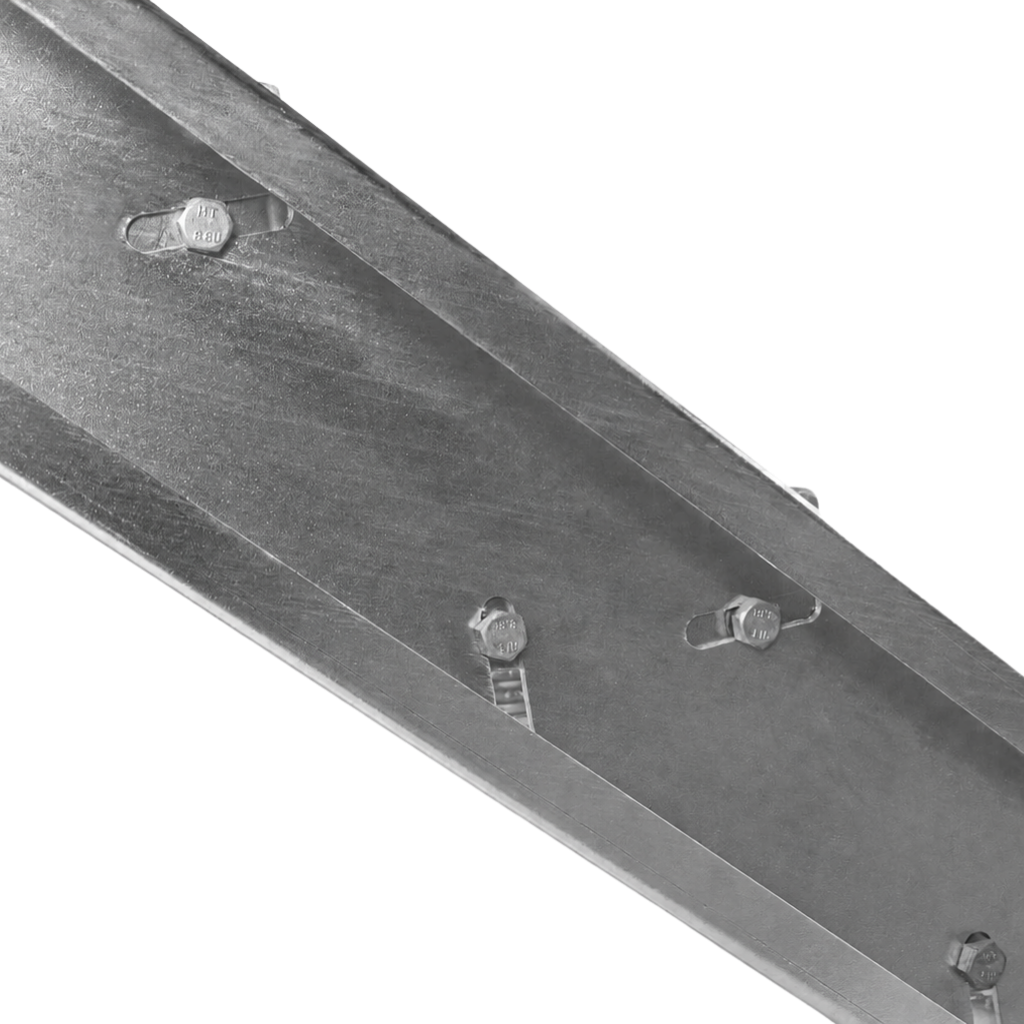

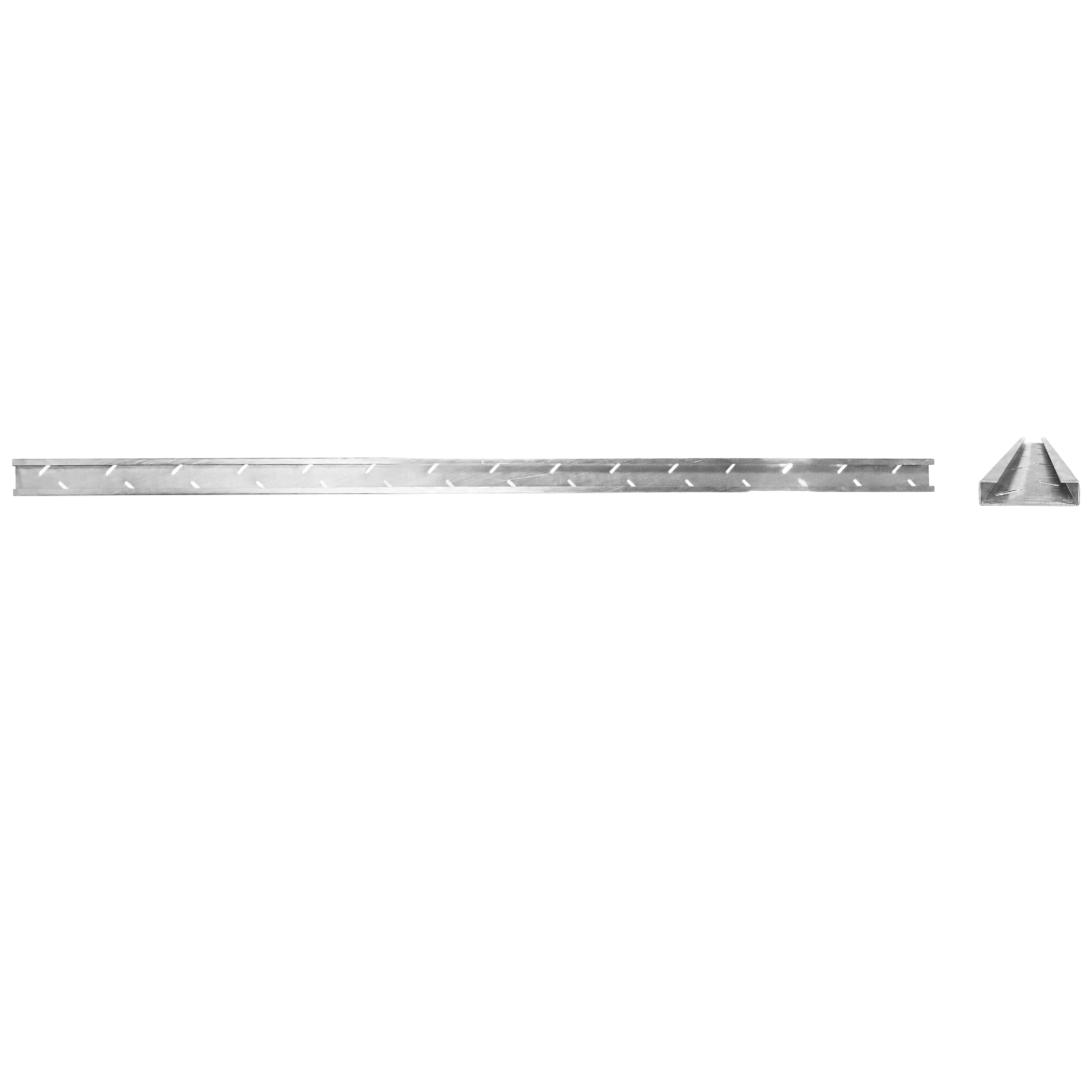

| Belka wsporcza (A-L oraz A-P) | 1 komplet |  |
|---|---|---|

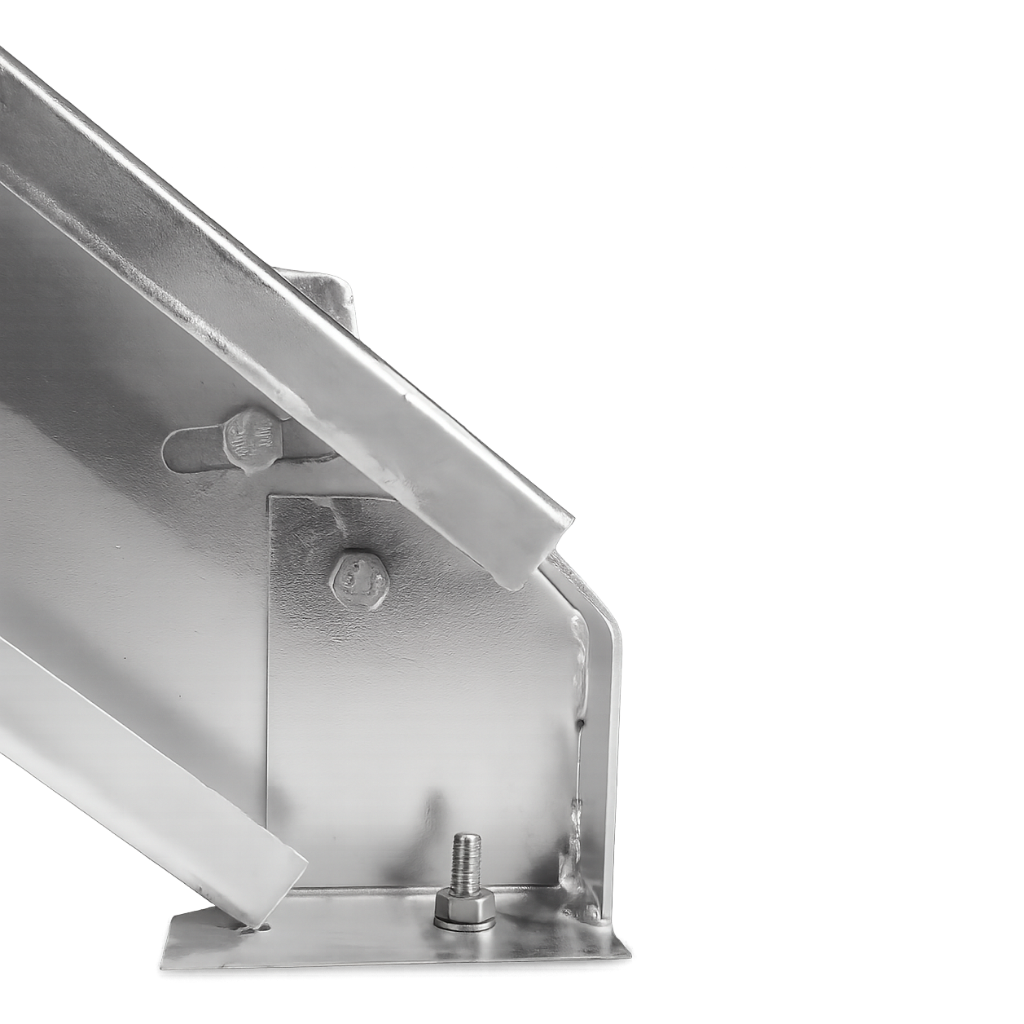

| Stopa (C-L oraz C-P) | 1 komplet | |

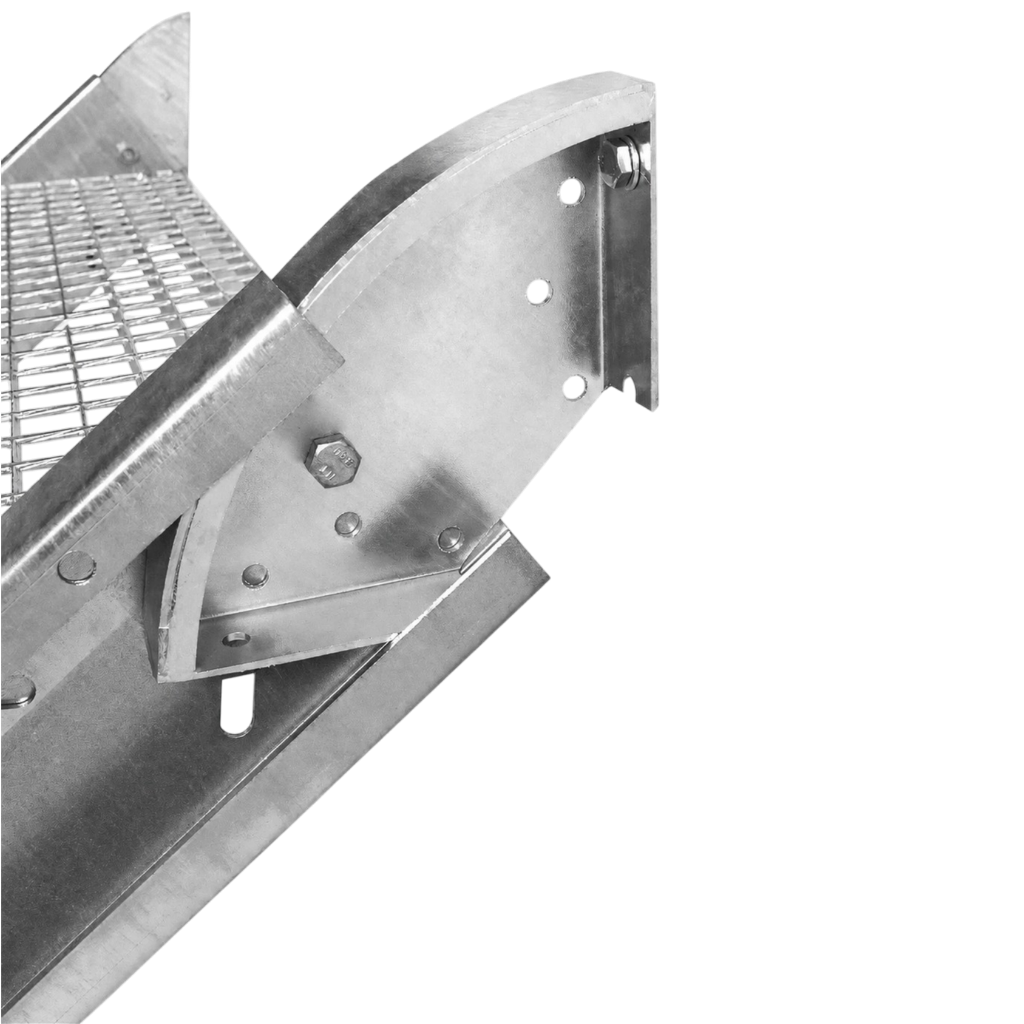

| Uchwyt łukowy (B) | 2 sztuki | |
| Stopnie (D) | 14 stopni | |
| Śruba M12x25 (P2) | 64 sztuki | |
| Nakrętka M12 (P1) | 64 sztuki | |
| Podkładka M12 | 128 sztuk | |
| Kotwa mechaniczna nierdzewna (P3) | 4 sztuki |
Poniżej przedstawiono maksymalne wartości obciążenia dla naszych konstrukcji.
Parametry te obliczono z zastosowaniem współczynnika 1,5. Oznacza to, że przyjęte obciążenie odpowiada sytuacji, w której określona liczba osób o masie 120 kg jednocześnie podskakuje na każdym stopniu.
| Ilość stopni | Maksymalne obciążenie konstrukcji |  |
|---|---|---|
| 5 | 600 kg | |
| 8 | 960 kg | |
| 11 | 1320 kg | |
| 14 | 1680 kg | |
| 17 | 2040 kg |
